![](https://ultimheat.info/picture/Type%20Y09.jpg)

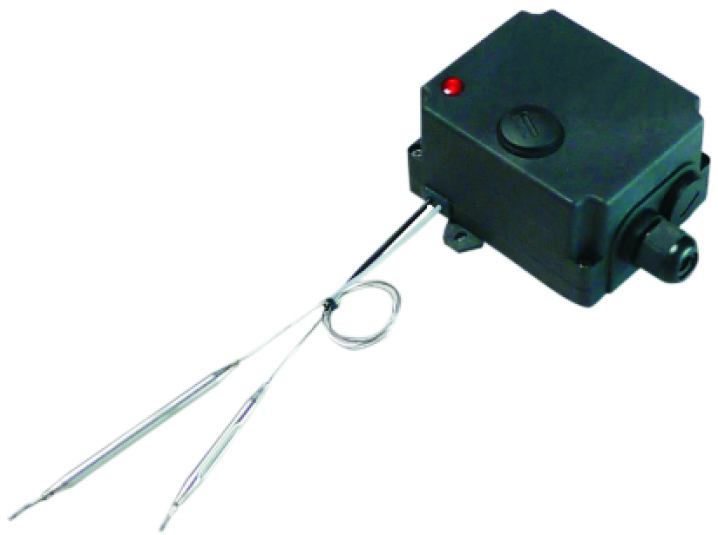

型号 Y09
可调节设定点温控器和手动复位上限的组合,IP54 商用外壳,毛细管输出,墙式安装 可调节设定点温控器和手动复位上限的组合,IP54 商用外壳,毛细管输出,墙式安装
控制器和安全设备
自动温控器
查看PDF
点击以查看数据表中提供的更多语言
产品可应用的领域
- 空气和流体加热解决方案
- 可再生能源
- 工业
- 通风
- 专业厨具
- 农业和养殖业
产品介绍
主要应用:控制组件设计直接使用在标准的浸入式加热器,功率达 3500W,230V,单相。
外壳:IP54,105 × 88 × 58.5mm,(不包括盖子、附件及电缆接头),黑色的 PC-ABS,UL94V0。耐高冲击
及抗紫外线。产品包括一个可调节的温度控制温控器和一个固定设置上限的手动复位温控器。通过移开一个
盖子,可从外面进入手动复位。
电气输入:两个 M20 电缆接头。
温度调节:里面,带 ºC 印刷旋钮。(可选择 ºF 印刷旋钮)
传感元件:液体填充球管,直径 6mm,外壳侧面带有输出,用于远程测量。
调节范围:0-60ºC(32-140ºF);30-90ºC(85-195ºF);30-110ºC(90-230ºF)
毛细管长度(C):900mm
电气连接:螺丝端子
安装:带 2 个墙面安装调整片,用于 M4 螺丝,62mm 的距离。
控制温控器触点:单刀双掷
- 温度上升触点打开(C-1)16A(2.6)250VAC
- 温度上升触点闭合(C-2)6A(0.6)250VAC
- 电气寿命 >100000 次。
手动复位温控器触点:故障安全,温度上升打开;16A(2.6)250V 交流电。
选项:
- 电源使指示灯“通电”(不带电的是强制性要求的,而温控器触点是仅上升时打开,不是单刀双掷)其他的
指示灯接线可按要求提供。
- 在控制温控器上可上升的可调节的高端调节器。
- 从外面进入到控制温控器进行调节(通过移开一个直径 40mm 的盖子)
